一套监控系统包含哪些东西？( 二 )

7、磁盘或磁盘阵列

文章插图
⑴磁盘就是计算机的外部存储器设备。即将圆形的磁性盘片装在一个方的密封盒子里。这样做的目的是为了防止磁盘表面划伤。导致数据丢失。简单地讲。就是一种计算机信息载体。也可以反复地被改写。
⑵在大型监控系统中。由于监控录像多。储存大。则要用到磁盘阵列。磁盘阵列是由很多价格较便宜的磁盘。组合成一个容量巨大的磁盘组。利用个别磁盘提供数据所产生加成效果提升整个磁盘系统效能。利用这项技术。将数据切割成许多区段。分别存放在各个硬盘上。
磁盘阵列还能利用同位检查的观念。在数组中任意一个硬盘故障时。仍可读出数据。在数据重构时。将数据经计算后重新置入新硬盘中。

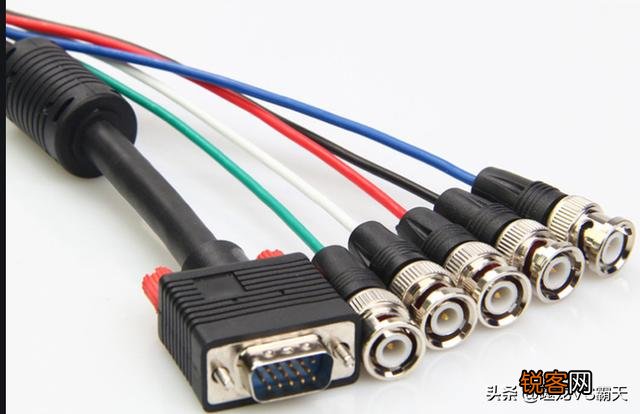

/8、连接设备线材

文章插图

文章插图
三、安装步骤
1、先去做安装检查
①将摄像头逐个通电进行检测和粗调。在摄像头处于正常工作状态后。方可安装;
②检查云台的水平、垂直转动角度。并根据设计要求定准云台转动起点方向;检查摄像头在防护套内紧固情况;
③检查摄像头座与支架安装尺寸在搬动、架设摄像机过程中。不得打开镜头盖。
④摄像装置的安装应牢靠、稳固。
⑤从摄像头引出的电缆宜留有1m 的余量。不得影响摄像机的转动。摄像机的电缆和电源线均应固定。并不得用插头承受电缆的自重。
⑥先对摄像头进行初步安装。经通电试看、细调。检查各项功能。观察监视区域的覆盖范围和图像质量。符合要求后方可固定。
2、线路铺设
电缆的敷设应符合下列要求:
①电缆的弯曲半径应大于电缆直径的15 倍;
②电源线宜与信号线、控制线分开敷设;
③选配电缆时宜避免电缆的接续;
④当电缆接续时应采用专用接插件。
⑤敷设管道电缆。应符合下列要求:
⑥穿放电缆时宜涂抹黄油或滑石粉;
⑦管口与电缆间应衬垫铅皮。铅皮应包在管口上;
⑧进入管孔的电缆应保持平直。并应采取防潮、防腐蚀、防鼠等处理措施。
3、中心设备
①硬盘录象机应安放平稳。整齐。避免阳光直射。
②显示器安装位置应使屏幕不受外来光直射。当有不可避免的光时。应加遮光罩遮挡。
③显示器外部可调节部分。应暴露在便于操作的位置。并可加保护盖。
4、系统检测
检测内容:
系统功能检测:云台转动。镜头、光圈的调节。调焦、变倍。图像切换。防护罩功能的检测;
图像质量检测:在摄像机的标准照度下进行图像的清晰度及抗干扰能力的检测;
系统整体功能检测:功能检测应包括视频安防监控系统的监控范围、现场设备的接入率及完好率;
硬盘录像主机的切换、控制、编程、巡检、记录等功能; 对数字视频录像式监控系统还应检查主机死机记录、图像显示和记录速度、图像质量、对前端设备的控制功能以及通信接口功能、远端联网功能等;
5、选购事项
安装选材
①电源线:要选\"阻燃\"电缆。皮结实。在省成本前提下。尽量用粗点的。以减少电源的衰减。
②视频线:SYV75-3线传输在300米内。75-5线传输500米内。75-7的线可传输800米;超过500米距离。就要考虑采用\"光缆\" 。另外。要注意\"同轴电缆\"的质量。
③控制线:一般选用\"带屏蔽\"2*1.0的线缆。RVVP2*1.0 。
④穿线管:一般用\"PVC管\"即可。要\"埋地、防爆\"的工程。要选\"镀锌\"钢管。
6、设备安装
①控制台与机柜:安装应平稳牢固。高度适当。便于操作维护。机柜架的背面、侧面。离墙距离。考虑到便于维修。
②控制显示设备:安装应便于操作、牢靠。监视器应避免\"外来光\"直射。设备应有\"通风散热\"措施。
③设置线槽线孔:机柜内所有线缆。依位置。设备电缆槽和进线孔。捆扎整齐、编号、标志。
④设备散热通风:控制设备的工作环境。要在空调室内。并要清洁。设备间要留的空间。可加装风扇通风。
⑤检测对地电压:监控室内。电源的火线、零线、地线。按照规范连接。检测量各设备\"外壳\"和\"视频电缆\"对地电压。电压越高。越易造成\"摄像机\"的损坏。避免\"带电拔插\"视频线。
