如何快速掌握cad 你需要先了解软件设置，熟悉这些操作界面！

天正作为一款功能强大且专业性强的工程建筑类软件。对从事于电气软件人员来说是非常不错的软件。
它基于CAD软件。但使用起来基本相通。今天就以天正电气为具体举例对象。聊聊新手如何快速上手~

文章插图

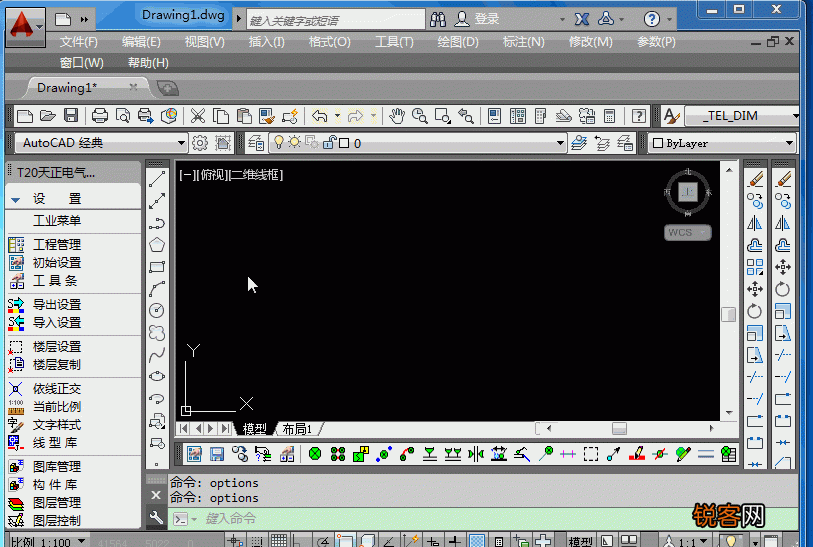

一、工具栏设置1、打开与关闭菜单
天正电气菜单位于CAD的左侧位置。菜单打开与关闭的快捷键是【CTRL+ 。】。我们使用此快捷键时。还可看到命令行显示CTRL+菜单快捷键的提示。

文章插图

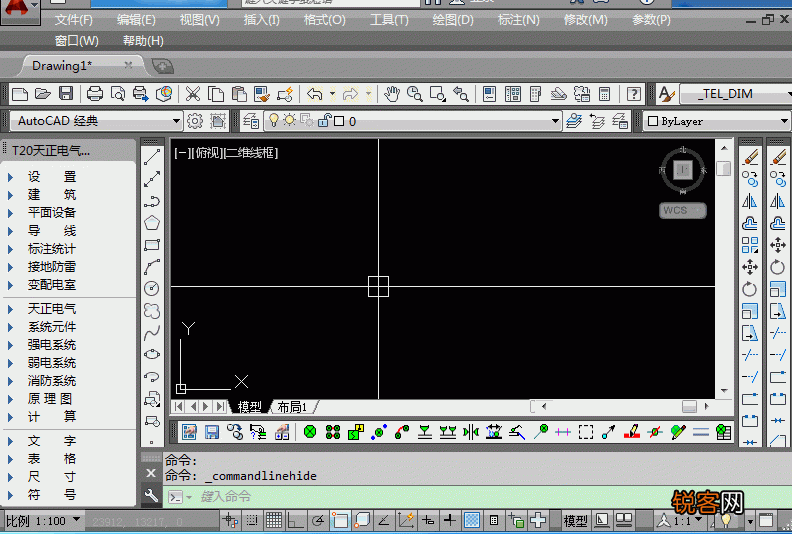

2、初始设置
它的初始设置和AutoCAD的选项OP是一样的。也可以通过OP调出。唯一不同的地方是多了一栏“电气设定”选项。
这里将电气设备尺寸修改为400 。因为我们插入的图块跟画图比例是一致的。你也可以根据自身实际情况设置为别的大小。

文章插图
导线打断则是为了交叉导线导线断开明显。这个数值是固定的。不会随着绘图比例变化而变化。也可根据自身情况调整。

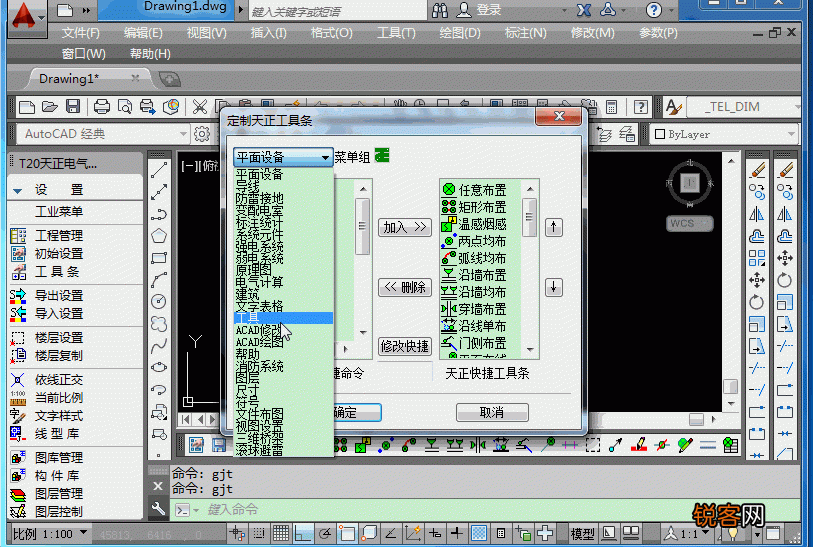

二、其他设置技巧1、定制工具条
快捷键设置好后。需要我们重启软件才生效。而工具条中就有两个菜单：ACAD修改和ACAD绘图。这两个是和CAD修改绘图一样的。如果CAD软件中已经设置好了这些快捷键。则不必再重复设置。

文章插图
建议先在工具条中设置好图层相关命令快捷键。这样在绘图中会更方便快捷。

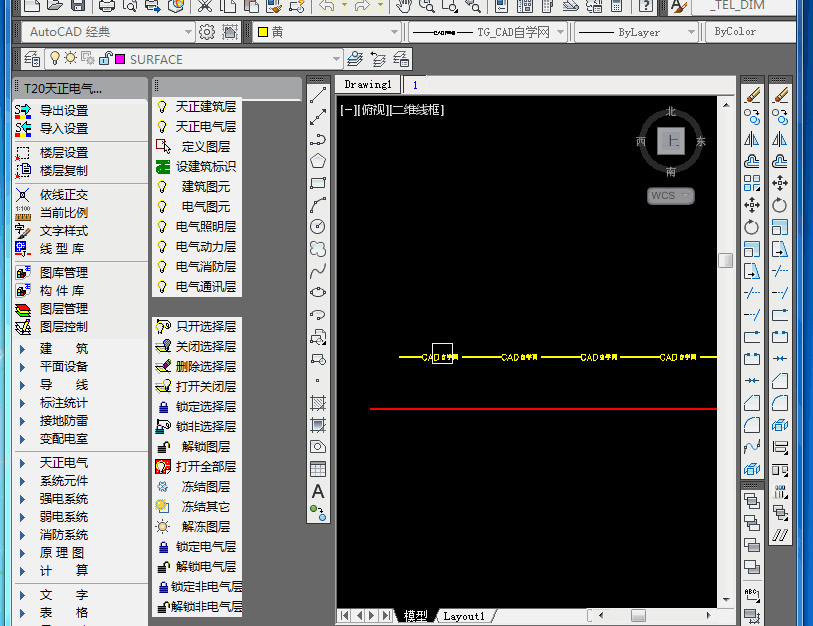

2、图层控制菜单
【如何快速掌握cad 你需要先了解软件设置，熟悉这些操作界面！】图层控制菜单将图层控制命令以面板形式直观呈现在用户面前。但是我们也可以自定义快捷键。使用起来也会更方便高效。

文章插图

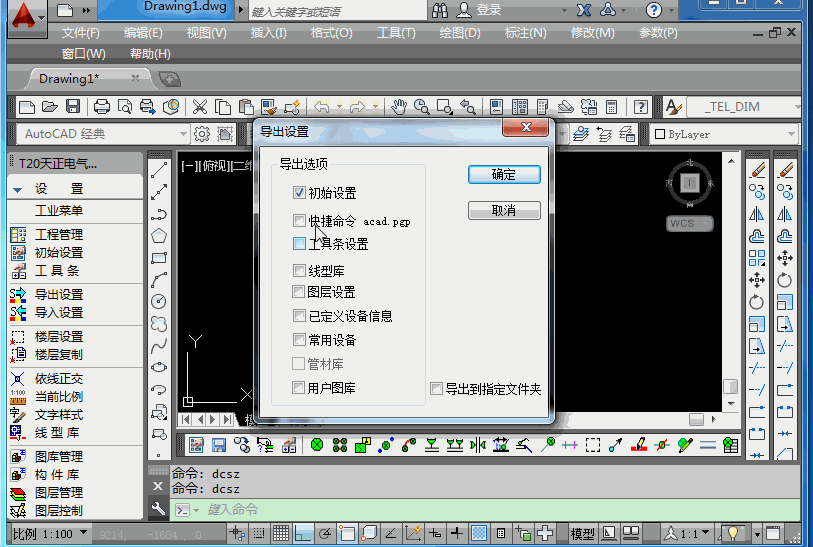

3、导出/导入设置
导出当前设置好的命令。可以转移到另一台电脑上或卸载又重新安装的天正电气软件中。
不过你要注意。这里导出后只能重新导入到天正电气中。是无法导入到天正其他专业软件中的哦。

文章插图
